為什麼 AI 時代更需要 Delta-L 測試？

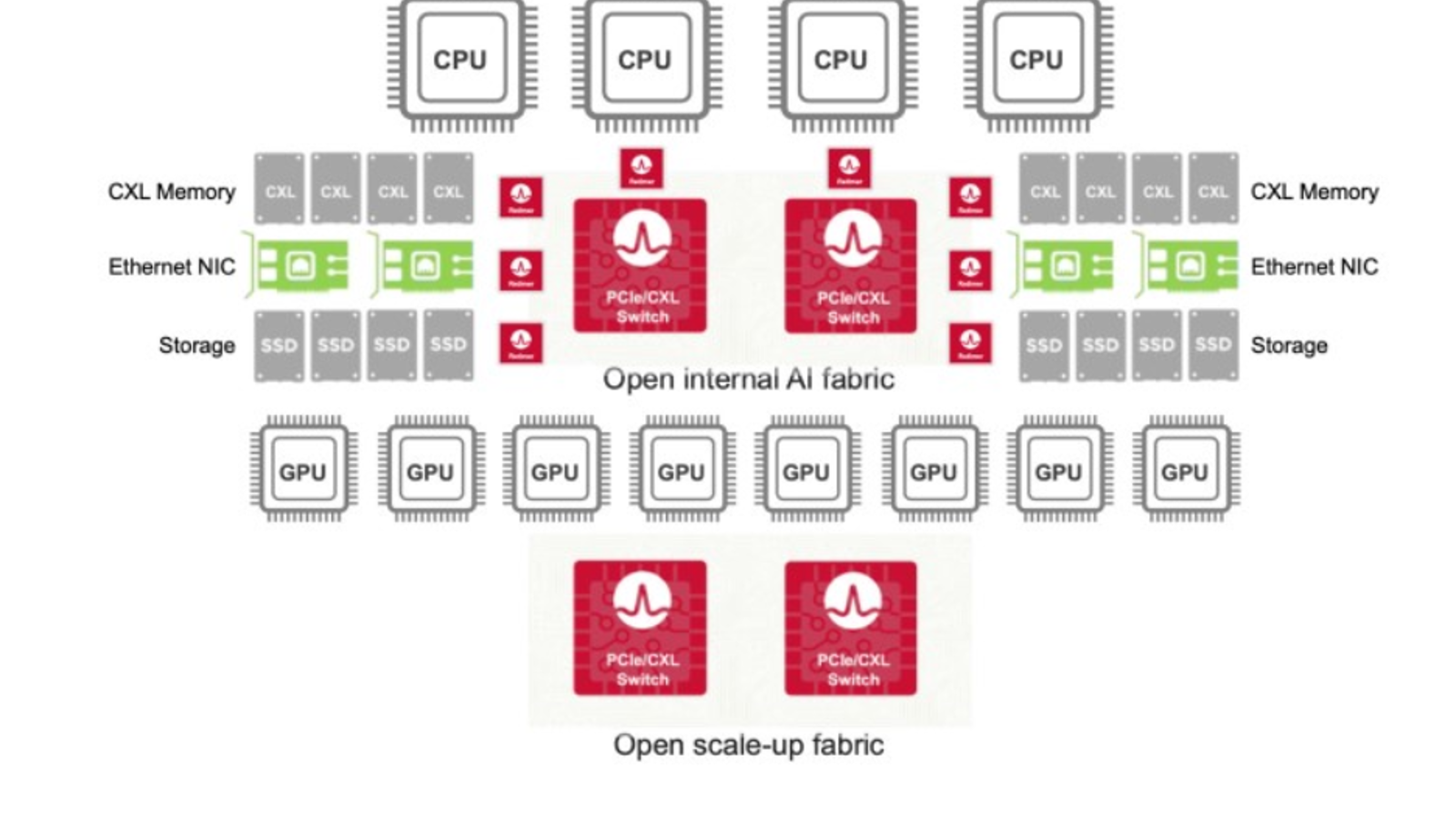

在這AI基建加速發展的階段，各家廠商競爭的不只是晶片算力，更是系統整合能力、產品可靠度與上市速度（Time-to-Market）。

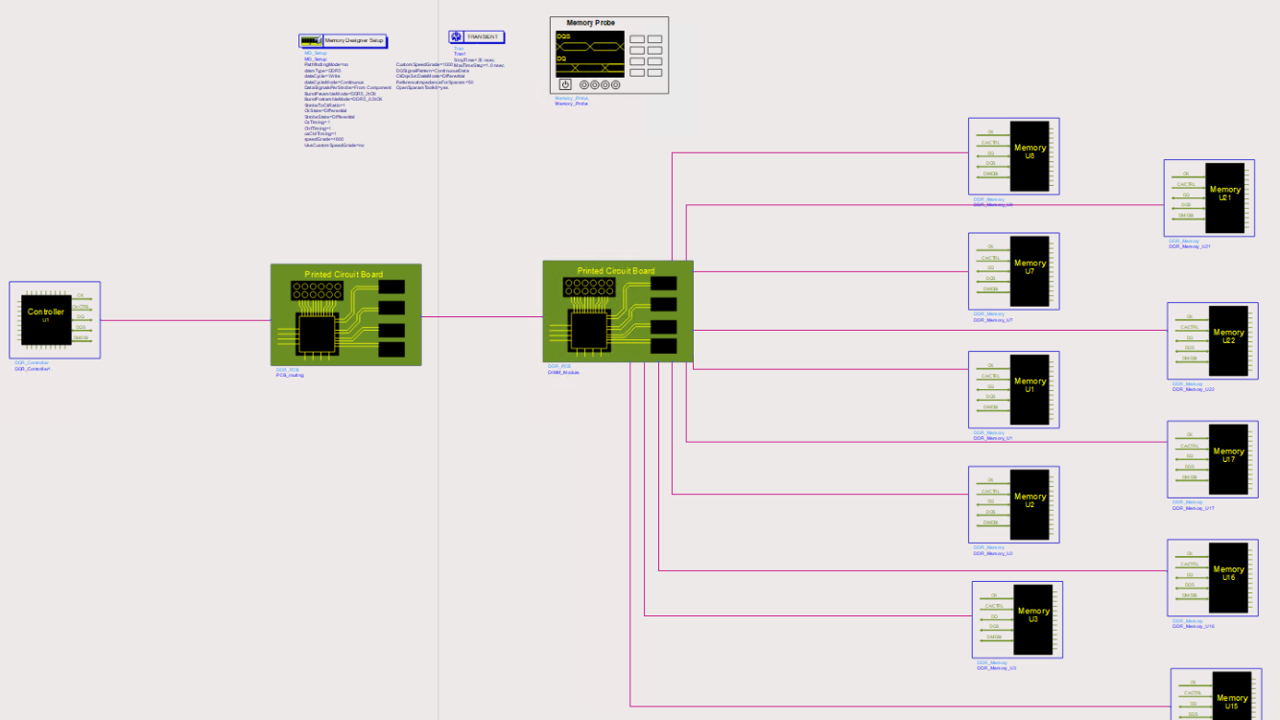

產品效能已不只取決於 CPU、GPU、Switch ASIC 或 Retimer，PCB 本身也成為高速訊號通道（High-Speed Channel）的一部分。
高速訊號的傳輸速率越高，系統可容許的訊號裕度（Signal Margin）越小，PCB 材料、Stack-up、走線設計、阻抗控制、銅箔粗糙度及製程公差等微小差異，
都可能造成：
- Insertion Loss 增加
- 阻抗偏移（Impedance）
- 訊號反射（Reflection）
- 差分不平衡（Differential Imbalance）
- Eye Diagram 縮小
- Bit Error Rate（BER）上升
- Link Training 不穩定
- Compliance Test 失敗
因此，產品開發不能只確認 PCB 是否導通或阻抗是否符合規格，更需要驗證高速訊號的實際傳輸品質，而 Delta-L 測試正是在設計驗證階段不可或缺的重要工具。
Delta-L 測試是什麼？
高速訊號通過 PCB 時，真正由 PCB 傳輸線本身造成的損耗有多少？
一般使用 VNA 量測時，得到的結果除了 PCB Trace 外，還包含 Cable、Connector、Probe、Via、Launch 與 Fixture 等因素。
如果不將這些影響移除，量測到的是整個測試系統，而非 PCB 本身的傳輸特性。
Delta-L 透過不同長度、相同結構的 Coupon，搭配 De-embedding 技術，去除共同的 Fixture 與 Launch 影響，萃取 PCB 傳輸線每單位長度的
Insertion Loss，真實反映 PCB 的高速傳輸能力。
除了 Insertion Loss 外，Delta-L 也可分析：
- Insertion Loss per Unit Length
- Differential Impedance
- S-parameters
- PCB Material Dk／Df 特性
因此，Delta-L 已成為高速 PCB Characterization、Signal Integrity 驗證及材料分析的重要方法。
Delta-L 測試通常包含哪些驗證項目？
Delta-L 不只是量測一條 Loss Curve，更重要的是比較不同設計與製程條件對高速訊號的影響，例如：
- 不同阻抗（85Ω／92Ω／100Ω）
- 不同線寬、線距
- 不同 PCB Layer
- 不同 Trace Length
- 不同 PCB 材料
- 不同溫度（Room Temp／High Temperature）
尤其，高溫 Delta-L 對 AI Server、Switch、NIC、Storage 等產品特別重要。
由於資料中心設備長時間在高負載運作，高溫可能造成材料特性改變，因此高溫測試可驗證：
- Insertion Loss 是否增加
- 不同 Layer 的溫度敏感度
- Material Model 是否準確
- Simulation 是否符合實際結果
- PCB 是否仍保有足夠的 Signal Margin
- 不同 PCB Supplier 的製程一致性
為什麼AI產品特別需要 Delta-L？

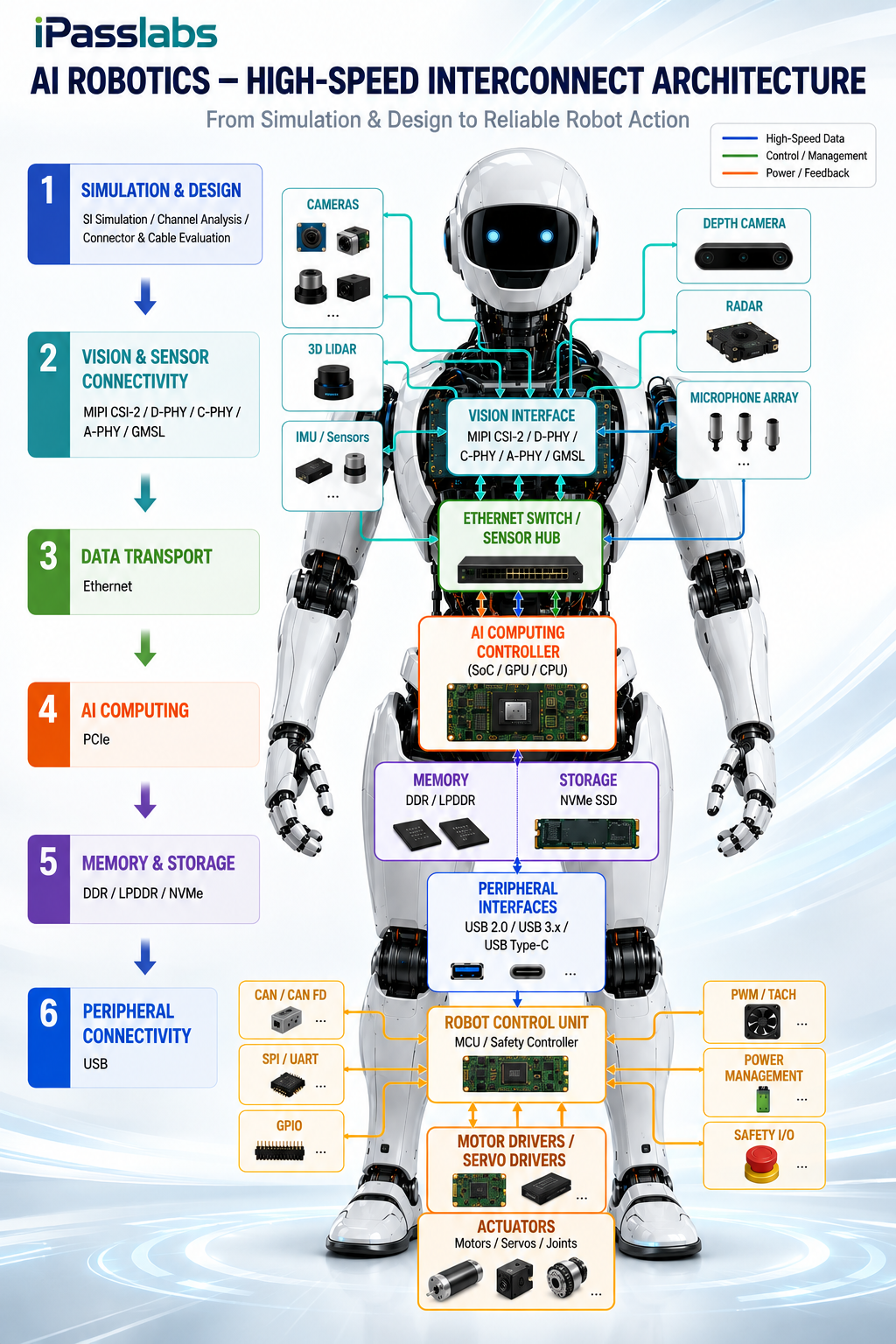

1. 高速介面使 Channel Margin 持續縮小
隨著 PCIe、Ethernet 與 SerDes 速率持續提升，任何微小的 Loss、Reflection 或 Crosstalk，都可能影響整體系統穩定性，
因此不能只依賴 Simulation，而必須透過實測驗證 PCB 的真實表現。
2. PCB 材料規格不等於實際傳輸品質
即使使用相同材料，PCB 最終仍會受到 Stack-up、製程、公差、銅箔粗糙度及加工條件影響，因此需要 Delta-L 驗證成品是否符合設計預期。
3. 提前發現高速通道風險
在 PCB Coupon 階段完成驗證，可提早發現設計、材料或製程問題，避免等到 System Bring-up、Compliance Test 或客戶驗證時才發現問題。
4. 降低 Re-spin 成本，加速產品上市
AI 產品開發週期短，一次 Board Re-spin 往往代表數週甚至數月的延誤。Delta-L 可在設計初期降低開發風險，縮短除錯時間，提高 First Pass Success，加速 Time-to-Market。

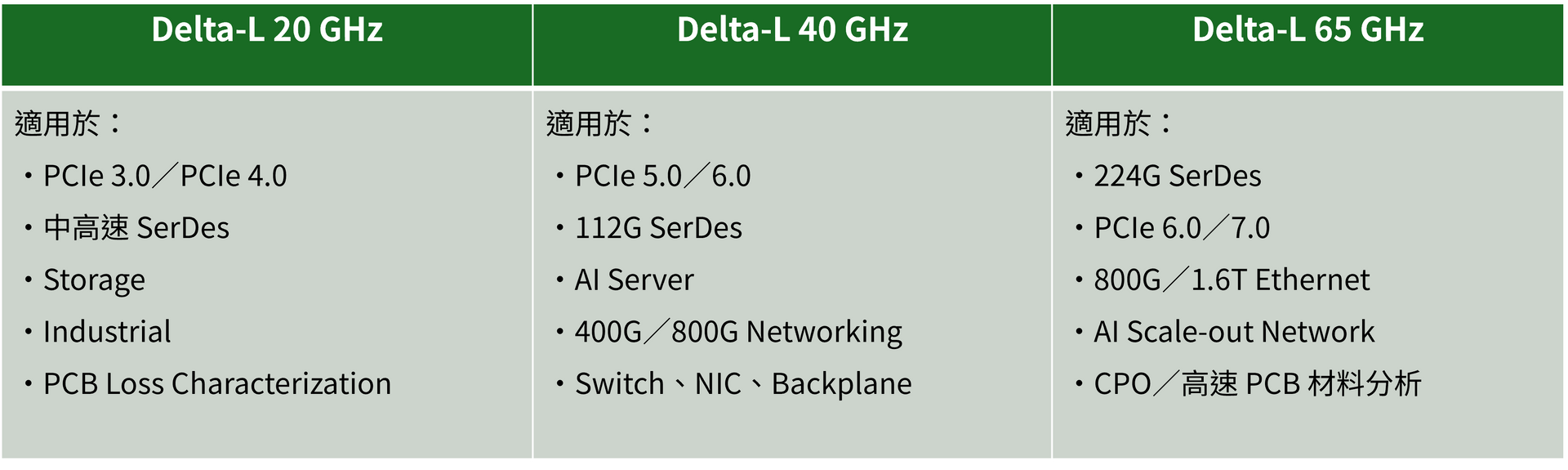

20 GHz、40 GHz、65 GHz Delta-L 有什麼不同？
隨著 AI、高效能運算與高速網路持續演進，PCB 已不只是電路板，而是影響整體系統效能的重要高速通道。
Delta-L 透過 Insertion Loss、S-parameter、Differential Impedance 及 De-embedding 技術，協助工程師量化 PCB 的高速傳輸能力，並驗證不同材料、Layer、Geometry、溫度及製程條件對訊號品質的影響。
其價值不僅在於量測數據，更在於：
- 驗證 PCB 是否符合 Channel Loss Budget
- 提高 Simulation 與實測的一致性
- 驗證 PCB 材料與製程品質
- 提前發現高速設計風險
- 降低 System Debug 與 Board Re-spin 成本
- 提升 First Pass Success
- 縮短產品開發與上市時程
- 建立量產品質監控機制
Delta-L 不只是一次高速 PCB 測試，更是串聯 PCB 設計、材料、製程、Signal Integrity、System Validation 與產品成功的重要驗證工具。
