Signal Integrity Simulation
訊號完整性模擬測試

WHY Signal Integrity (SI) Simulation?

以低速訊號傳輸介面中,我們較少遇到嚴重的訊號品質問題,如今隨著高速訊號傳輸速度不斷提高,以及晶片、封裝、被動元件設計變得更加複雜,您可能會遇到反射(reflection)、失真(distortion)、延遲(delay)、串擾(crosstalk)和阻抗不匹配(impedance mismatch)等潛在問題,這可能會嚴重損壞訊號傳輸,因此訊號完整性(signal integrity)已逐漸成為產品設計研發過程中不可或缺的環節。

WHAT Benefits of Signal Integrity(SI) Simulation?

隨著人工智慧、機器學習、5G、汽車、物聯網的快速發展,電子產品的設計週期變得越來越短,加速產品上市時間(TTM)成為當今競爭市場中的關鍵要點。訊號完整性(SI)分析有助於在早期設計階段(kick-off)中協助確認潛在的高速訊號問題,並制定相對應的高速佈局規範(layout constraint),以避免在測試和生產製造前出現不合預期的訊號傳輸問題。


WHEN Do You Need Signal Integrity (SI) Analysis?

當您在晶片(chip)、封裝(package)或印刷電路板(PCB)中使用高速訊號和高速傳輸介面,如PCIe、USB、SATA等等時,高速設計的訊號完整性應該是首要考慮的事項。

iPasslabs|我們能模擬測試的產品種類


Product High Speed Interface
Switch •800G/400G/100G/25G Ethernet
Server/Datacenter •PCIe1.0/2.0/3.0/4.0/5.0/6.0 •NVLink •CXL
Desktop/PC •DDR5, LPDDR5/5x, GDDR6/6x •USB4, USB Type A/C •Thunderbolt 5
Notebook/Laptop •HDMI 2.1, •DisplayPort 2.1, eDisplayPort •NVMe
Mobile/Storage •MIPI CSI/DSI D-PHY/C-PHY •MIPI UFS M-PHY •eMMC
Automotive •MIPI A-PHY •1000/100Base-T1, 10Base-T1S, 2.5/5/10Base-T1
Channel Quality Analysis
ØPre-Sim •PCB material loss evaluation •Routing topology evaluation •Channel crosstalk analysis •Design recommendation ØPost-Sim •S-parameter •Eye-diagram •TDR(Time Domain Reflectometry) •COM(Channel Operation Margin)
Product High Speed Interface
Scale out •3.2T/1.6T/800G/400G/100G/25G Ethernet •Infiniband
Server/Datacenter •PCIe1.0/2.0/3.0/4.0/5.0/6.0 •NVLink •CXL
Desktop/PC •DDR5, LPDDR5/5x, GDDR6/6x •USB4, USB Type A/C •Thunderbolt 5
Notebook/Laptop •HDMI 2.1, •DisplayPort 2.1, eDisplayPort •NVMe
Mobile/Storage •MIPI CSI/DSI D-PHY/C-PHY •MIPI UFS M-PHY •eMMC
Automotive •MIPI A-PHY •1000/100Base-T1, 10Base-T1S, 2.5/5/10Base-T1 •Open GMSL •SGMII/RGMII
Channel Quality Analysis
ØPre-Sim •PCB material loss evaluation •Routing topology evaluation •Channel crosstalk analysis •Design recommendation ØPost-Sim •S-parameter •Eye-diagram •TDR(Time Domain Reflectometry) •COM(Channel Operation Margin)

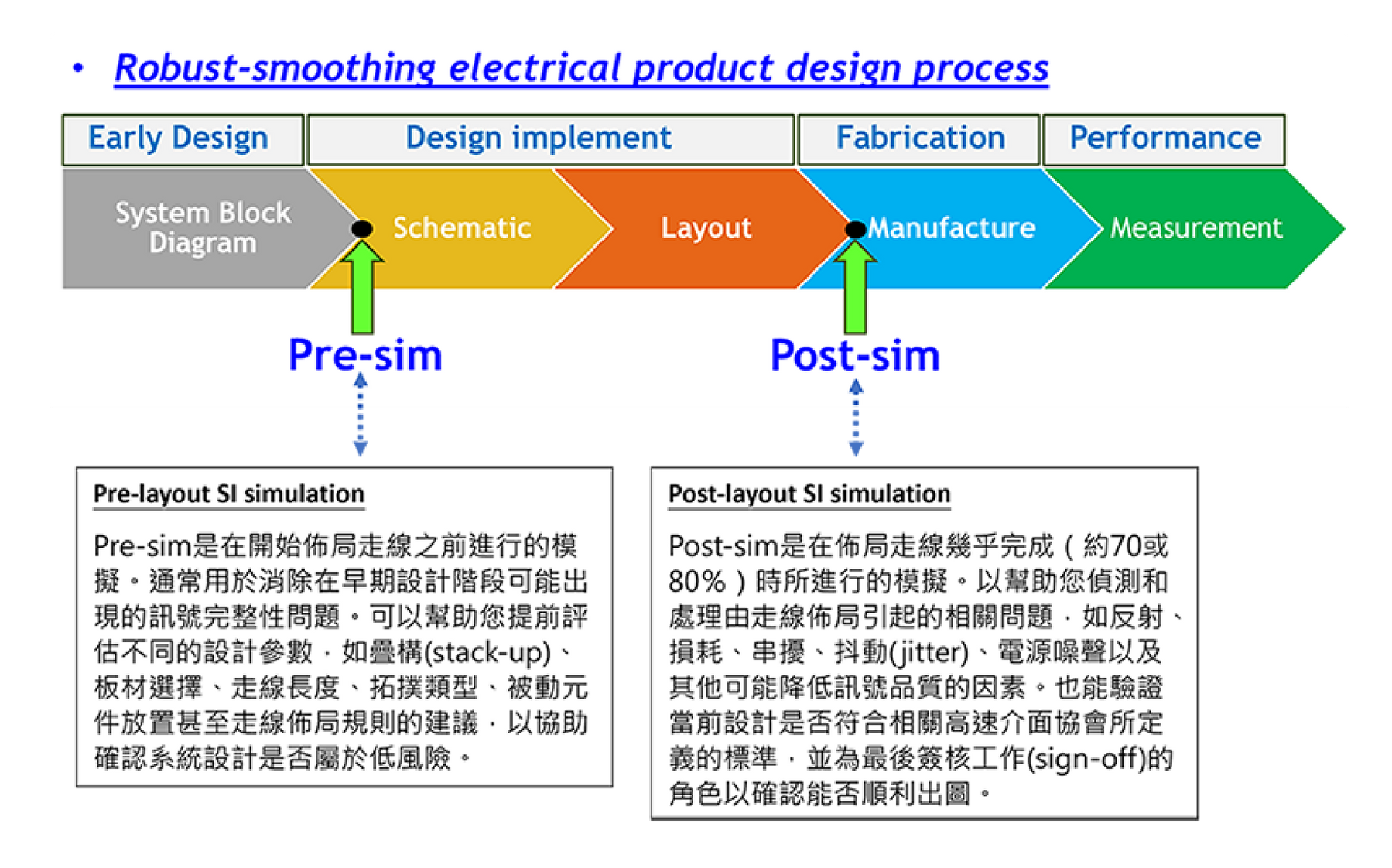

iPasslabs|在專案設計階段訊號完整性分析模擬測試有分為兩種

iPasslabs|在專案設計階段訊號完整性分析模擬測試有分為兩種

Pre-Simulation

  • 疊構板材和不同層數選擇上的評估
  • 高速拓樸類型選擇與系统可行性評估
  • 高速晶片佈局規劃與走線長度評估
  • 高速訊號走線/過孔阻抗匹配與出線方式(fan-out)優化
  • I/O 驅動強度和端接電阻的搭配策略評估
  • 針對不同高速訊號介面制定合適的走線佈局規則(layout constraint)

Pre-Simulation

  • 疊構板材和不同層數選擇上的評估
  • 高速拓樸類型選擇與系统可行性評估
  • 高速晶片佈局規劃與走線長度評估
  • 高速訊號走線/過孔阻抗匹配與出線方式(fan-out)優化
  • I/O 驅動強度和端接電阻的搭配策略評估
  • 針對不同高速訊號介面制定合適的走線佈局規則(layout constraint)

Pre-Simulation

  • 高速訊號佈局的違反性檢查(layout rule check)
  • 高速訊號製造出圖前的一致性簽核驗證(compliance check)

Pre-Simulation

  • 高速訊號佈局的違反性檢查(layout rule check)
  • 高速訊號製造出圖前的一致性簽核驗證(compliance check)

iPasslabs|常見問題

  • 1.如果正式進行模擬分析專案,請問需要提供那些資料?

    Stackup(堆疊配置):

    提供 PCB 的 stackup 資訊,包括板層數、每層材料類型、厚度等。

    Package Model(封裝模型):

    IC封裝的電氣特性,它包括有關封裝的寄生元件,如電容、電感和電阻的訊息。

    Connector Model(連接器模型):

    如果系統中包含連接器,請提供正確的連接器S參數模型。這有助於確保連接器在高速數據傳輸中的性能分析,才能提供完整且正確的報告。

    Chip and Device IBIS/IBIS-AMI/DLL Models(晶片和設備 IBIS/IBIS-AMI/DLL 模型):

    如果使用了 IBIS (Input/Output Buffer Information Specification/Non-SerDes) 、IBIS-AMI (Algorithmic Model Interface/SerDes)模型及DLL

    (Dynamic Link Library)模型,需提供相應的模型文件,以描述晶片和設備的輸入/輸出緩衝器行為,才能提供最佳眼圖以及EQ效應去進行模擬分析。

    Design Guide(設計指南):

    提供任何相關的設計指南或建議文件,這些文件可以針對特定模擬專案提供最佳可執行的建議。



  • 2. 是否可以只針對配置設計圖最長的線段來做模擬分析

    可以。通常SI模擬都是採取the worst case來評估,不過會建議您也把最短的線併入一起分析, 因為最長和最短分別是插入損耗(Insertion loss)和反射損耗(Return loss) 的the worst case,訊號品質分析結果較完整且更正確,提高產品良率.

  • 3. 請問模擬分析是如何執行,單次時間大約為多久?

    描述項目或回答問題,以便有興趣的網站訪客獲得更多信息。 您可以用項目符號、斜體或粗體強調此文字,並加入基本上,無論是pre-sim或是post-sim分析結果都會提供如何優化配置設計圖的建議,客戶可依照建議修改後, 我們可以再提供驗證一次。一個topology約為一個禮拜工作日。

  • 4. 請問價格如何計算?

    視系統大小(block diagram)來提供價格,欲了解進一步細節,請詢洽相關窗口。
